Der Herstellungsprozess von teilvorgespanntem Glas ist ähnlich wie bei normalem Einscheibensicherheitsglas (ESG). Der Unterschied liegt darin, dass die Kühlung weniger schnell, intensiv durchgeführt wird. Die Gläser werden in einen Spannungsbereich gebracht, der zwischen normalem Glas und ESG liegt, aber mehr zum thermisch vorgespannten ESG tendiert.
Norm SN EN 1863-1 „Teilvorgespanntes Glas”
Die Schweizer Norm SN EN 1863-1 „Glas im Bauwesen; Teilvorgespanntes Glas” beschreibt dieses Glaserzeugnis hinsichtlich des Bruchverhaltens, der Masse und Toleranzen sowie der physikalischen und mechanischen Eigenschaften.
Eigenschaften
Teilvorgespanntes Glas hat eine höhere mechanische Widerstandsfähigkeit gegenüber Druck und Stoss als ein unbehandeltes Glas. Die Temperaturwechselbeständigkeit liegt bei 100 K gegenüber 40 K bei Floatglas.
Bei teilvorgespanntem Glas kann auf den Heat-Soak-Test verzichtet werden. Bedingt durch die geringe Vorspannung im Glas sind Spontanbrüche ausgeschlossen. Obwohl Temperaturwechselbeständigkeit wie auch Biegezugspannung höher sind als bei normalem Glas, kann teilvorgespanntes Glas nicht als Sicherheitsglas wie ESG verwendet werden. Im Gegensatz zu ESG zerfällt teilvorgespanntes Glas bei Bruch nicht in kleine stumpfkantige Krümel, sondern hat ein ähnliches Bruchbild wie normales Glas, wobei der Bruch immer von Glaskante zu Glaskante verlaufen muss. Brüche innerhalb der Glasfläche von Bruch zu Bruch sind nicht zulässig.

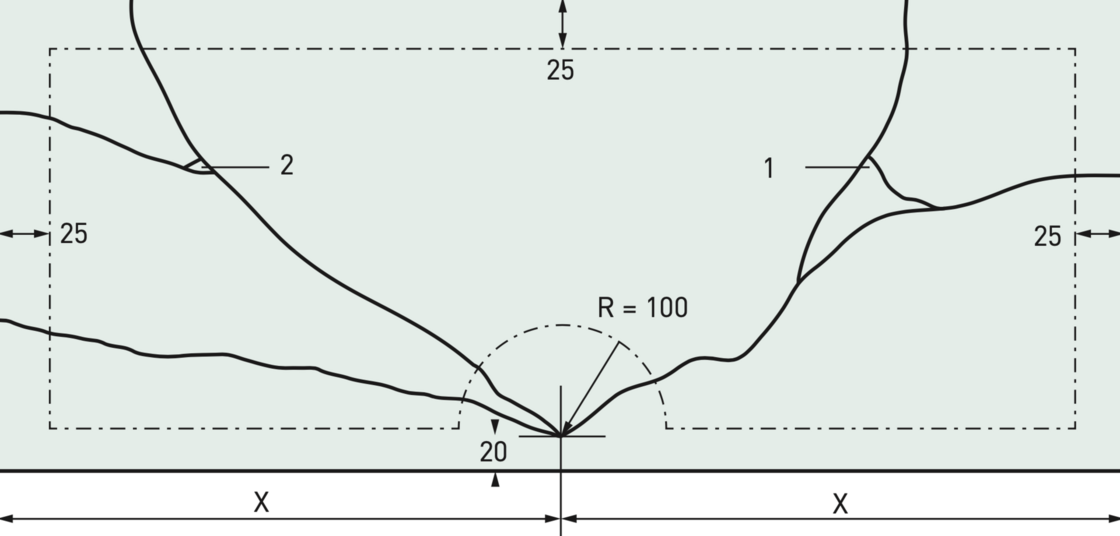

Bruchbild teilvorgespanntes Glas
Eigenschaften von teilvorgespanntem Glas
|
Floatglas |
TVG |
ESG |
|
|---|---|---|---|
|
Biegefestigkeit σ |
45 N/mm² |
70 N/mm² |
120 N/mm² |
|
σ zul. |
18 N/mm² |
29 N/mm²* |
50 N/mm² |
|
Temperaturdifferenz-Beständigkeit ΔT über die Scheibenfläche |
40 K |
100 K |
150 K |
|
Schneiden |
Ja |
Nein |
Nein |
|
Bruchbild |
Radiale Anrisse, grosse Stücke |
Radiale Anrisse, grosse Stücke |
Netzartige Risse, kleine Stücke |
|
Spontanbruch möglich |
Nein |
Nein |
Ja |
Anwendungsgebiete

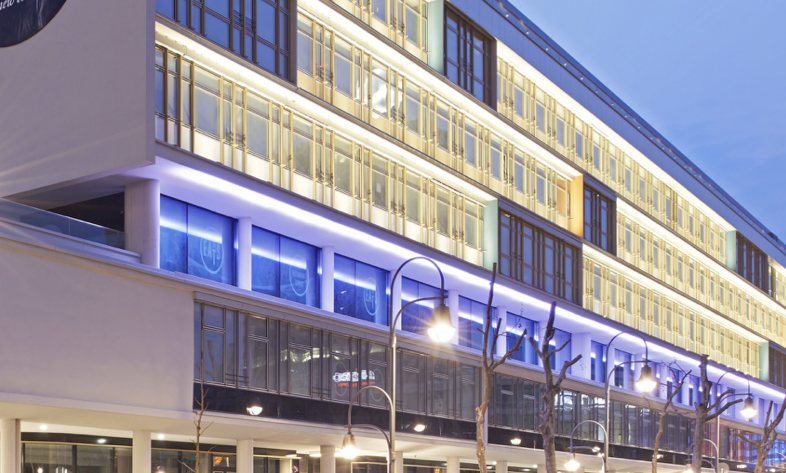

Teilvorgespanntes Glas kann überall dort eingesetzt werden, wo erhöhte Temperaturbelastungen auftreten und/oder erhöhter mechanischer Widerstand verlangt wird und die Krümelbildung bei Bruch unerwünscht ist. Infolge der Krümelbildung hat ESG die Tendenz, bei Bruch aus seiner Halterung zu fallen. Teilvorgespanntes Glas wird durch die einfache Bruchstruktur im Rahmen gehalten. Es eignet sich daher für Verglasungen mit erhöhtem Strahlungsabsorptionsgrad im Fassadenbereich. Zu beachten ist, dass die Gläser vierseitig im Rahmen gehalten werden müssen, um ein Herunterfallen von Bruchstücken zu vermeiden. Teilvorgespanntes Glas kann somit nicht ersatzweise für Einscheibensicherheitsglas verwendet werden. In der Praxis wird TVG fast ausschliesslich zur Herstellung von Verbundsicherheitsglas benutzt.
