OKACELL

Gebäudeintegrierte Photovoltaik

OKACELL macht gebäudeintegrierte Photovoltaik architekturfähig. Durch unterschiedliche Zelltypen, - farben und variablem Belegungsgrad bietet OKACELL größtmöglichen Gestaltungsfreiraum. Neben Rechteckscheiben sind auch jegliche Modelle möglich. OKACELL ist als monolithische Einfachverglasung und als Mehrscheibenisolierglas für Fassade und Dach erhältlich.

  • Individuelle Gestaltungsmöglichkeit
  • Hoher Wirkungsgrad bis zu 180 Wp/m² abhängig vom Zelltyp und Belegungsgrad
  • Umfangreiche Unterstützung bei der Planung
  • Kombination mit OKALUX Lichtstreuendem Isolierglas
  • Kombination mit individuell bedruckten Frontgläsern
  • Sichtbarkeit für Vögel

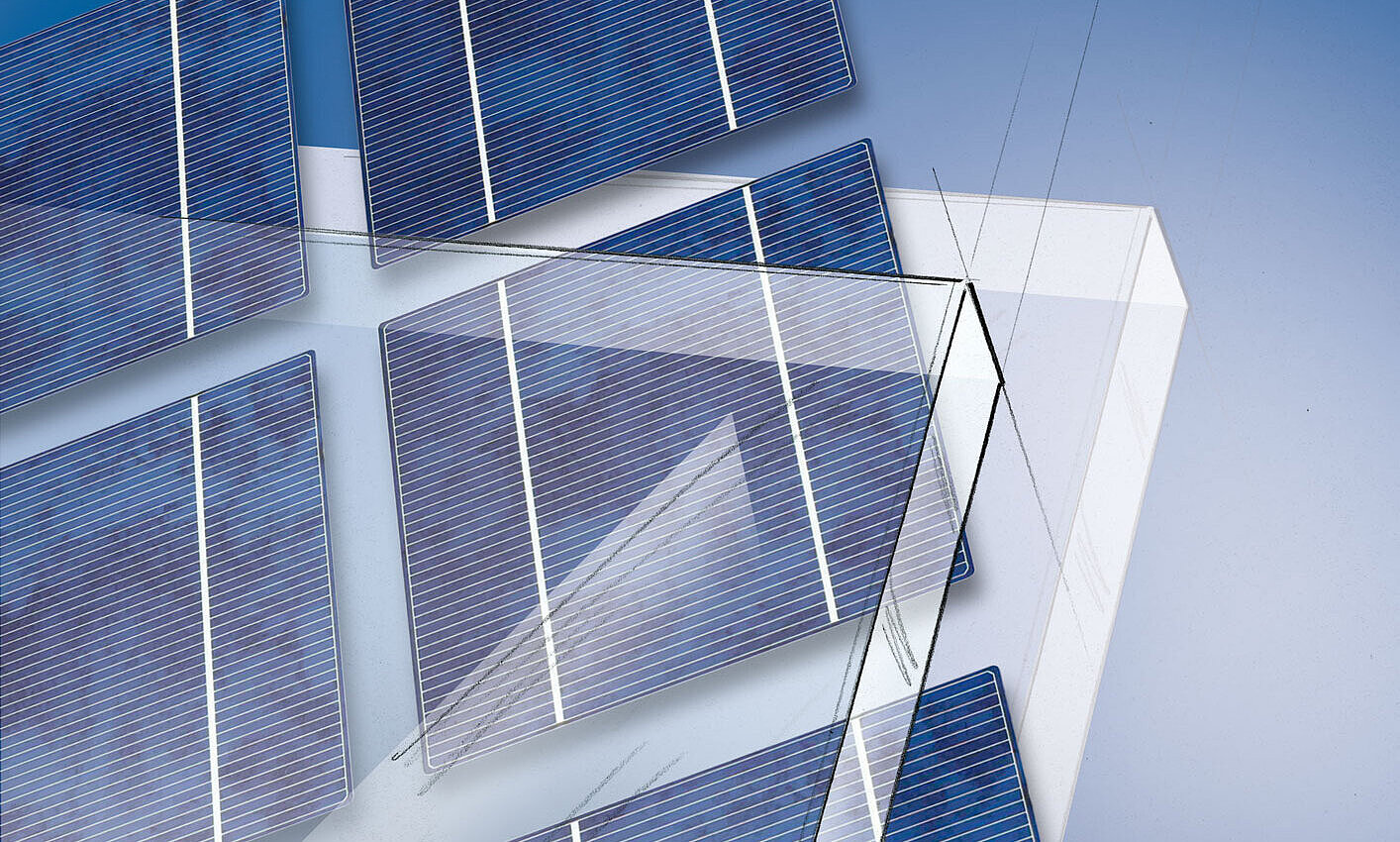

Die Zellen sind in einer Verbundglasscheibe aus TVG oder ESG (Weißglas) eingebettet. Als Zwischenschicht dient PVB- oder EVA-Folie.

max. Glasmaße 2200 mm x 3600 mm
Mindestabmessung mit zwei Zellen nebeneinander ca. 400 mm
Einzelzelle 158,75 mm x 158,75 mm
Zellabstand ≥ 2,5 mm
Abstand Zelle - Randverbund ≥ 20 mm
Seitlicher Überstand Anschluss ca. 10 mm (Kabeldurchmesser)

Elektrische Kenndaten
Wirkungsgrad ca. 22,2 %
Leistung 180 Wp/m² bei 100% Belegungsgrad


Aufgrund des schnellen technischen Fortschritts bei der Entwicklung neuer Zelltypen und Zellgrößen kann es dazu kommen, dass zu einem späteren Zeitpunkt ein bestimmter Zelltyp nicht mehr lieferbar ist.

Die Eigenfarbe und die Helligkeit von kristallinen Zellen ist keine definierte Eigenschaft. Daher kann es zu Farbunterschieden innerhalb eines Moduls und zwischen verschiedenen Modulen kommen. Weitere technische Informationen zu den verschiedenen Zelltypen und deren spezifische Kenndaten können Sie direkt bei OKALUX anfragen.

Technische Werte Standardtypen

Ug-Wert 1,0 bis 1,4 W/(m2K) als Isolierverglasung und bis
0,8 W/(m2K) in Kombination mit OKALUX K
g-Wert ≥ 12 %
Tv 10 % bis 80 %



Legende und verwandte Größen

  Einheit Norm Bezeichnung
Ug W/(m2K) DIN EN 673 Wärmedurchgangskoeffizient
    DIN EN 674
g % DIN EN 410 Gesamtenergiedurchlassgrad
Tv % DIN EN 410 Lichttransmissionsgrad (direkt/hemisphärisch bzw. diffus/hemisphärisch)



Die angegebenen Werte sind circa-Werte. Sie wurden durch Messungen anerkannter Prüfinstitute und daraus abgeleiteten Berechnungen ermittelt.
