OKASOLAR F

Optimiertes Tageslichtsystem für die Fassade

OKASOLAR F ist ein für die Fassade optimiertes Tageslichtsystem, das Tageslichtnutzung und effektiven Sonnenschutz vereint. Der Lamellentyp OKASOLAR F U reflektiert einen Großteil der solaren Strahlung nach außen. OKASOLAR F O ist sowohl retroreflektierend und lenkt das einfallende Tageslicht tief in den Raum. Durch Kombination der beiden Lamellentypen in einem Element kann gezielt auf die Bedürfnisse im Innenraum eingegangen werden.

Mit OKASOLAR F können die Kosten für künstliche Beleuchtung und Kühllasten deutlich gesenkt und die Energiebilanz eines Gebäudes optimiert werden. Aufgrund des extrem schmalen Profilquerschnitts der Lamellen eignet sich OKASOLAR F besonders für Dreifachisolierverglasungen und schmale Scheibenaufbauten.

© Eibe Sönnecken — ETA Fabrik - Campus Lichtwiese - Technische Universität Darmstadt - OKASOLAR F O

© Achim Birnbaum — Staatliches Seminar für Didaktik und Lehrerbildung Ludwigsburg - OKASOLAR F OU

© Yohan Zerdoun Photography — Fraunhofer-Zentrum für Hochtemperatur-Leichtbau HTL - OKASOLAR F U

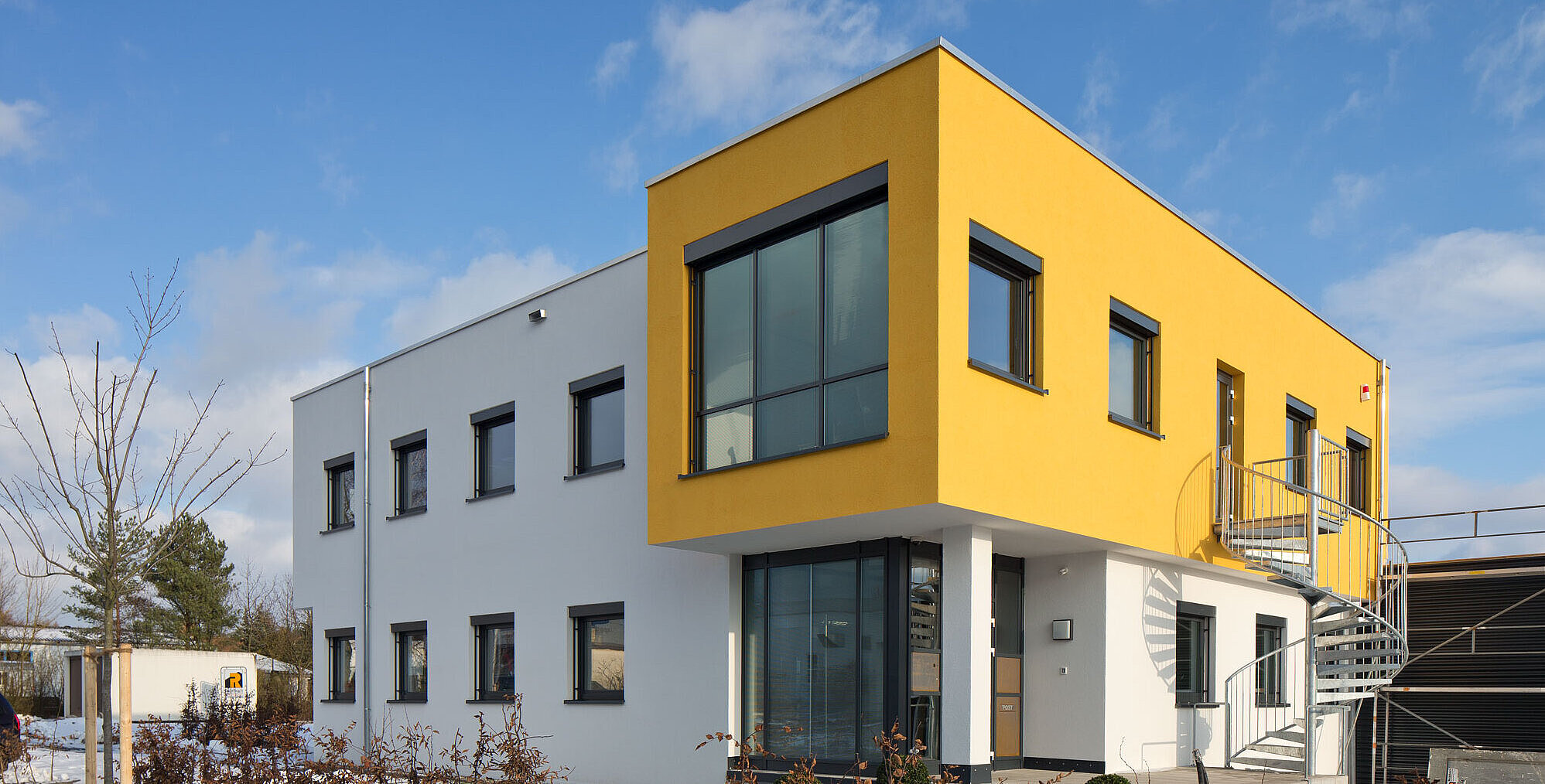

© Christian Schwab — Profilmetall Engineering GmbH - OKASOLAR F OU

Hohe Funktionalität

Effektiver, richtungsselektiver Sonnenschutz
Tageslichtlenkung in den Innenraum
Energieeintrag kann präzise, projektspezifisch eingestellt werden
Keine Einschränkungen in der Funktion im Vergleich zu außen oder innen liegenden Verschattungssystemen
Zwei funktional unterschiedliche Lamellentypen können in einem Isolierglasmodul ohne optische wahrnehmbare Unterschiede kombiniert werden
Aufgrund der extrem schmalen Lamellenausführung sind besonders schmale Scheibenaufbauten möglich
Brandschutz nach Anforderung
Vielfalt an Sonderformaten
Vogelschutzfunktion

Nachhaltigkeit

Tageslichteintrag reduziert den Kunstlichtbedarf
Reduzierung der Kühllasten im Sommer, solare Gewinne im Winter
Recyclefähigkeit
Langlebig durch witterungsgeschützten Einbau der Lamellen im Scheibenzwischenraum
Keinerlei Zusatzkosten für Wartung, Instandsetzung und Reinigung

Nutzerkomfort

Angenehme Tageslichatmosphäre im Innenraum
Sehr gute Durchsicht nach außen
Effektiver Sichtschutz

OKASOLAR F O – 2-Scheiben-Aufbau – Funktionsprinzip: OKASOLAR F O lenkt das einfallende Tageslicht tief in den Raum

OKASOLAR F U – 2-Scheiben-Aufbau – Funktionsprinzip: OKASOLAR F U reflektiert einen Großteil der solaren Strahlung nach außen

OKASOLAR F – 2-Scheiben-Aufbau – Typen F O und F U kombiniert - Durchsicht — OKASOLAR F – 2-Scheiben-Aufbau - Typen F O und F U kombiniert – Durchsicht

Maximale Abmessungen: 3.000 mm x 4.000 mm, größere Maße auf Anfrage
maximale Scheibengröße: 7 m²
partielle Durchsicht: 57 %
Lamellenabstand: 9,5 mm
Alle technischen Werte wie Lichttransmission, g-Wert und U_g-Wert können durch Art des Aufbaus und Glastyp variabel auf Ihre Anforderungen abgestimmt werden

OKASOLAR F		SZR	Schicht	U_g-Wert [W/(m²K)]			g-Wert	Lichttransmission
2-Scheiben-Aufbau		mm	Typ	Krypton	Argon	Luft	(%) min.¹- max.²	(%) min.¹ - max.²
	Typ F O	16	Wärmeschutz	1.1	1.7	2.1	18 - 46	2 - 48
	Typ F O	16	Sonnenschutz	1.1	1.7	2.1	15 - 32	2 - 41
	Typ F U	16	Wärmeschutz	1.1	1.7	2.1	18 - 45	2 - 47
	Typ F U	16	Sonnenschutz	1.1	1.7	2.1	14 - 31	2 - 41

¹ bei Einfallswinkel γ = 60° ² bei Einfallswinkel γ = 0° (senkrecht zur Glasoberfläche)

OKASOLAR F	SZR	Schicht	U_g-Wert [W/(m²K)]			g-Wert	Lichttransmission
3-Scheiben-Aufbau	mm	Typ	Krypton	Argon	Luft	(%) min.¹- max.²	(%) min.¹ - max.²
Typ F O	16+10	Wärmeschutz	0.6	0.9	1.2	11 - 35	2 - 43
Typ F O	16+10	Sonnenschutz	0.6	0.9	1.1	9 - 24	2 - 37
Typ F U	16+10	Wärmeschutz	0.6	0.9	1.2	11 - 35	2 - 42
Typ F U	16+10	Sonnenschutz	0.6	0.9	1.1	9 - 25	2 - 37
